結構特點及用途：

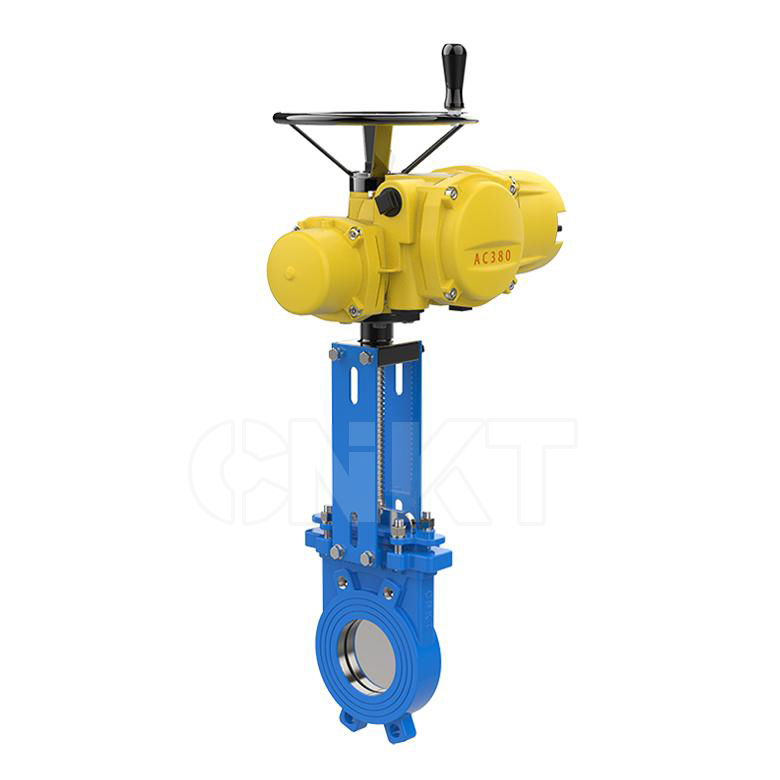

單向密封電動對夾刀閘閥有閥板的上下直線運動來開啟和關閉管道，體積小結構長度短等優點。適用于紙廠，污水廠，礦場，水處理設備，膠質介質，安裝空間有限。預設有限的系統。
重要性能
公稱壓力：1.0MPa
適用溫度：-20~120℃
泄漏率: 普通型≤ 1%
氣源氣壓：6.0-8.0 bar
可燃性氣體電源電壓：220V或380VAC
設計/檢測標準
法蘭標準：GB9115-88
結構長度：GB12221
壓力標準：GB/T13927-92

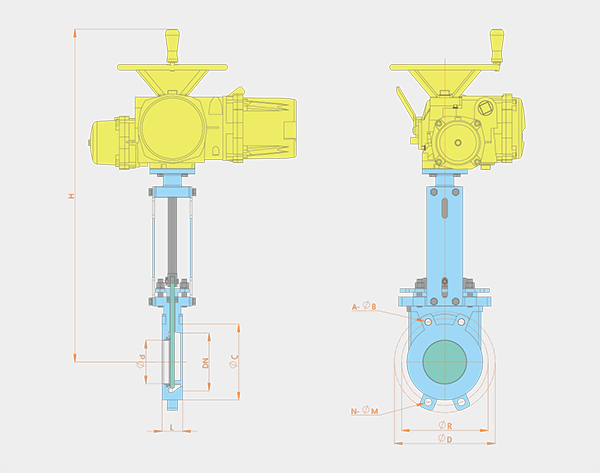

PN10連接尺寸
| DN | 0d | L | D | R | C | M | A-0B | H |
| 50 | 50 | 48 | 165 | 125 | 99 | M16 | 4-18 | 453 |
| 65 | 65 | 48 | 185 | 145 | 118 | M16 | 4-18 | 494 |
| 80 | 80 | 51 | 200 | 160 | 132 | M16 | 4-18 | 619 |
| 100 | 100 | 51 | 220 | 180 | 156 | M16 | 4-18 | 649 |
| 125 | 125 | 57 | 250 | 210 | 184 | M16 | 8-18 | 697 |
| 150 | 150 | 57 | 285 | 240 | 211 | M16 | 8-18 | 749 |
| 200 | 200 | 70 | 340 | 295 | 266 | M20 | 8-23 | 835 |
| 250 | 250 | 70 | 395 | 350 | 319 | M20 | 12-23 | 927 |
| 300 | 300 | 76 | 445 | 400 | 370 | M20 | 12-23 | 1030 |
| 350 | 350 | 76 | 505 | 460 | 429 | M20 | 12-23 | 1150 |
| 400 | 400 | 89 | 565 | 515 | 480 | M24 | 16-27 | 1364 |
| 450 | 450 | 89 | 615 | 565 | 530 | M24 | 20-27 | 1428 |
| 500 | 500 | 114 | 670 | 620 | 582 | M24 | 20-27 | 1607 |
